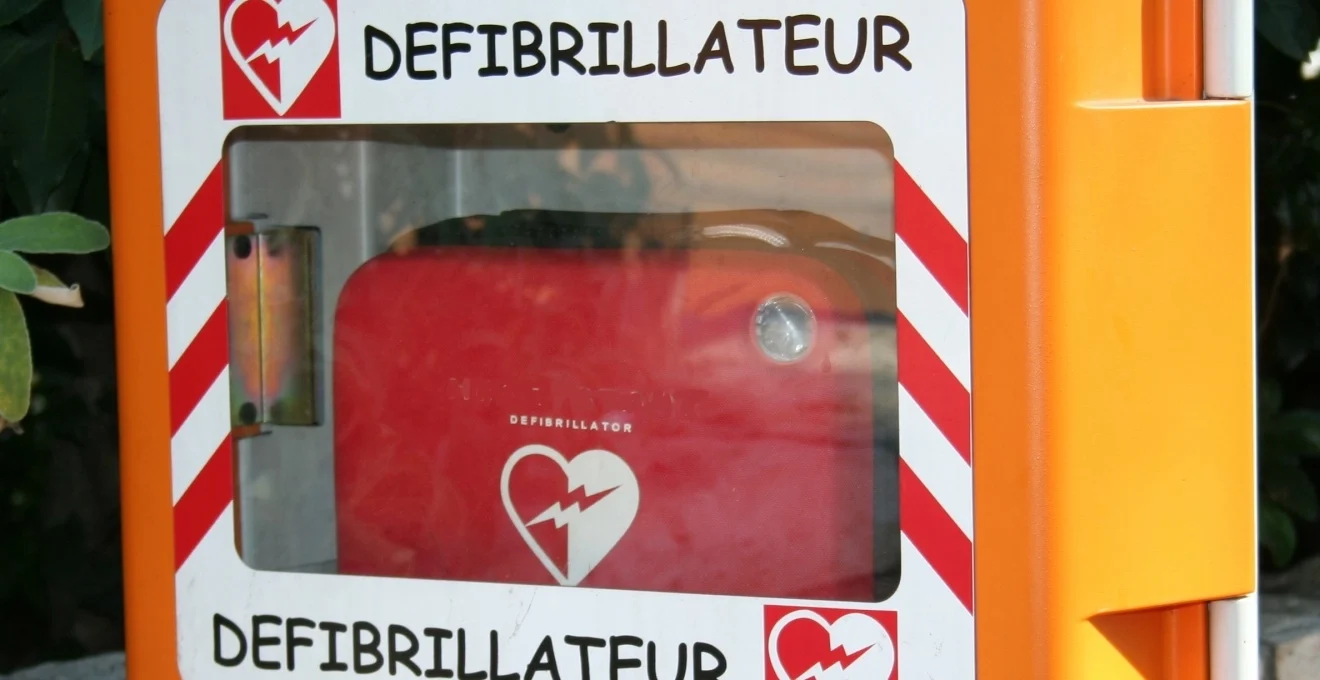

Les défibrillateurs sont des dispositifs médicaux essentiels qui peuvent faire la différence entre la vie et la mort lors d’un arrêt cardiaque. Au cœur de leur fonctionnement se trouve un système complexe de gestion de la tension électrique. Comprendre comment cette tension est générée, contrôlée et délivrée est crucial pour apprécier l’efficacité de ces appareils vitaux. Cette exploration approfondie vous permettra de saisir les subtilités techniques qui font des défibrillateurs des outils si puissants dans la réanimation cardiaque.
Principes fondamentaux de la tension électrique dans les défibrillateurs
La tension électrique dans un défibrillateur est le moteur qui permet de délivrer un choc capable de réinitialiser le rythme cardiaque. Le voltage du défibrillateur est conçu pour générer une impulsion électrique suffisamment puissante pour dépolariser simultanément une masse critique de cellules cardiaques. Cette dépolarisation synchronisée est la clé pour interrompre les arythmies mortelles comme la fibrillation ventriculaire.
Typiquement, les défibrillateurs modernes utilisent une tension comprise entre 1500 et 3000 volts. Cette tension élevée est nécessaire pour surmonter la résistance naturelle du corps humain et délivrer efficacement l’énergie au cœur. Cependant, il est important de noter que la tension seule ne détermine pas l’efficacité de la défibrillation. C’est plutôt l’interaction complexe entre la tension, le courant et la durée de l’impulsion qui définit l’impact thérapeutique du choc.
La gestion précise de cette tension est un défi technique majeur. Les ingénieurs doivent concevoir des systèmes capables de générer rapidement une haute tension à partir d’une source d’alimentation portable, tout en garantissant la sécurité du patient et de l’opérateur. Cette prouesse technique repose sur une série de composants électroniques sophistiqués travaillant en harmonie.
Composants électroniques clés d’un défibrillateur
Au cœur de chaque défibrillateur se trouve un ensemble de composants électroniques soigneusement sélectionnés et agencés pour gérer la tension de manière optimale. Ces éléments sont essentiels pour transformer l’énergie stockée dans une batterie en une impulsion thérapeutique capable de sauver des vies.
Condensateurs haute capacité et leur rôle dans le stockage d’énergie
Les condensateurs haute capacité sont les réservoirs d’énergie du défibrillateur. Ils sont capables de stocker rapidement une grande quantité d’énergie électrique et de la libérer en une fraction de seconde. Ces composants sont généralement des condensateurs électrolytiques ou à film métallisé, choisis pour leur capacité à supporter des tensions élevées et à se charger et se décharger rapidement.
La capacité de ces condensateurs est mesurée en microfarads (μF) et peut atteindre plusieurs centaines de μF dans les défibrillateurs modernes. Cette grande capacité permet de stocker suffisamment d’énergie pour délivrer des chocs allant jusqu’à 360 joules, l’énergie maximale typiquement utilisée en défibrillation externe.
Les condensateurs haute capacité sont le cœur énergétique du défibrillateur, capables de libérer en un instant l’équivalent de l’énergie nécessaire pour alimenter une ampoule LED pendant plusieurs heures.
Transformateurs élévateurs de tension pour la décharge
Les transformateurs élévateurs jouent un rôle crucial dans l’amplification de la tension. Ils prennent la tension relativement basse de la batterie (généralement 12-24 volts) et la convertissent en plusieurs milliers de volts nécessaires pour la défibrillation. Ce processus d’élévation de tension est réalisé grâce au principe d’induction électromagnétique.
Le transformateur utilise un rapport de spires élevé entre son enroulement primaire et secondaire pour multiplier la tension. Par exemple, un rapport de 1:100 pourrait transformer une tension d’entrée de 20 volts en une tension de sortie de 2000 volts. Cette haute tension est ensuite utilisée pour charger les condensateurs.
Circuits de contrôle et de sécurité pour la régulation de tension
Les circuits de contrôle et de sécurité sont les gardiens de la tension dans un défibrillateur. Ils surveillent constamment les niveaux de tension à différents points du circuit pour s’assurer que le choc délivré est à la fois efficace et sûr. Ces circuits utilisent des microcontrôleurs et des composants analogiques pour ajuster la tension en temps réel.
Une fonction clé de ces circuits est la régulation de tension, qui maintient la tension de sortie stable malgré les variations de la charge (impédance du patient) ou de la source d’alimentation. Ils intègrent également des mécanismes de sécurité comme des limiteurs de courant et des interrupteurs d’arrêt d’urgence pour prévenir toute surcharge dangereuse.
Électrodes de défibrillation et leur interaction avec la tension
Les électrodes de défibrillation sont l’interface critique entre le défibrillateur et le patient. Elles doivent être capables de supporter la haute tension générée par l’appareil tout en assurant un contact efficace avec la peau du patient. Typiquement, ces électrodes sont composées d’un support conducteur flexible recouvert d’un gel conducteur pour réduire l’impédance de contact.
La conception des électrodes influence directement l’efficacité de la défibrillation. Leur taille, leur forme et leur placement affectent la distribution du courant à travers le thorax du patient. Des électrodes plus grandes, par exemple, peuvent réduire la densité de courant à la surface de la peau, minimisant ainsi le risque de brûlures tout en assurant une pénétration adéquate du courant jusqu’au cœur.
Processus de charge et de décharge dans un défibrillateur
Le cycle de charge et de décharge d’un défibrillateur est un processus rapide et précis, orchestré pour délivrer un choc thérapeutique en quelques secondes après l’activation de l’appareil. Comprendre ce processus permet d’apprécier la complexité et l’efficacité de ces dispositifs salvateurs.
Cycle de charge des condensateurs à partir de la batterie
Le cycle de charge commence dès que le défibrillateur est activé. L’énergie stockée dans la batterie est rapidement transférée aux condensateurs via le transformateur élévateur. Ce processus utilise un circuit de commutation à haute fréquence, souvent basé sur une topologie de convertisseur flyback ou boost, pour charger efficacement les condensateurs.
La durée de charge typique pour un défibrillateur moderne est de 5 à 15 secondes, selon l’énergie requise et la capacité de la batterie. Pendant cette phase, le circuit de contrôle surveille constamment la tension des condensateurs pour s’assurer qu’elle atteint le niveau prédéfini pour l’énergie de choc sélectionnée.
Mécanisme de déclenchement de la décharge électrique
Une fois les condensateurs chargés, le défibrillateur est prêt à délivrer le choc. Le déclenchement de la décharge est contrôlé par un circuit thyristor ou un transistor de puissance. Ces composants agissent comme des interrupteurs ultra-rapides, capables de commuter des courants élevés en quelques microsecondes.
Lorsque l’opérateur active le bouton de décharge (ou que le défibrillateur automatique détecte le moment approprié), le circuit de déclenchement active le thyristor ou le transistor. Cela crée un chemin de faible résistance entre les condensateurs et les électrodes, permettant à l’énergie stockée de se décharger rapidement à travers le patient.
Formes d’ondes biphasiques vs monophasiques dans la défibrillation
L’évolution des défibrillateurs a vu le passage des ondes monophasiques aux ondes biphasiques, une avancée significative dans l’efficacité de la défibrillation. Les ondes monophasiques délivrent un courant unidirectionnel, tandis que les ondes biphasiques inversent la polarité du courant à mi-chemin de la décharge.
Les ondes biphasiques ont démontré plusieurs avantages :
- Efficacité accrue à des niveaux d’énergie plus faibles
- Réduction des dommages myocardiques post-choc
- Meilleure efficacité pour les patients à haute impédance thoracique
- Taux de succès plus élevé pour la cardioversion de la fibrillation auriculaire
La génération de ces formes d’onde complexes nécessite un contrôle précis de la tension et du courant tout au long de la décharge, mettant en évidence l’importance des circuits de contrôle sophistiqués dans les défibrillateurs modernes.
Régulation et ajustement de la tension pour différents types de fibrillation
La versatilité des défibrillateurs modernes réside dans leur capacité à ajuster la tension et l’énergie délivrées en fonction du type spécifique d’arythmie cardiaque rencontré. Cette adaptabilité est cruciale pour maximiser l’efficacité du traitement tout en minimisant les risques pour le patient.
Pour la fibrillation ventriculaire, qui est l’arythmie la plus grave et souvent fatale, les défibrillateurs sont généralement programmés pour délivrer des chocs à haute énergie, typiquement entre 150 et 200 joules pour les appareils biphasiques. Cette énergie élevée est nécessaire pour dépolariser une masse critique de cellules cardiaques et interrompre l’activité électrique chaotique.
En revanche, pour la tachycardie ventriculaire sans pouls, qui est également une arythmie grave mais potentiellement plus organisée que la fibrillation ventriculaire, les défibrillateurs peuvent être réglés pour délivrer des chocs à des niveaux d’énergie légèrement inférieurs, commençant souvent autour de 100 joules.
L’ajustement précis de la tension et de l’énergie en fonction du type d’arythmie est comparable à l’utilisation d’un outil chirurgical : suffisamment puissant pour être efficace, mais calibré avec précision pour éviter tout dommage inutile.
Les défibrillateurs les plus avancés intègrent des algorithmes de reconnaissance d’arythmie qui peuvent automatiquement identifier le type de trouble du rythme et ajuster les paramètres de choc en conséquence. Cette capacité d’adaptation en temps réel augmente significativement les chances de succès de la défibrillation.
Impact de la tension sur l’efficacité de la défibrillation
L’efficacité de la défibrillation dépend de manière critique de la tension appliquée, mais cette relation n’est pas simplement linéaire. Une tension trop faible peut échouer à dépolariser suffisamment de cellules cardiaques pour arrêter l’arythmie, tandis qu’une tension excessive peut causer des dommages tissulaires inutiles.
Relation entre l’énergie délivrée et l’impédance thoracique
L’impédance thoracique, qui varie considérablement d’un patient à l’autre, joue un rôle crucial dans la détermination de l’efficacité de la défibrillation. Les défibrillateurs modernes utilisent des systèmes de mesure d’impédance en temps réel pour ajuster la tension et le courant délivrés.
Pour les patients avec une impédance thoracique élevée (par exemple, les personnes obèses ou celles avec un thorax large), le défibrillateur peut augmenter la tension pour maintenir le courant nécessaire. Inversement, pour les patients avec une faible impédance, la tension peut être réduite pour éviter un courant excessif. Le tableau ci-après rassemble les informations clés :
| Impédance thoracique | Ajustement de tension | Impact sur l’efficacité |
|---|---|---|
| Élevée (>100 Ω) | Augmentation | Maintien du courant efficace |
| Moyenne (70-100 Ω) | Standard | Efficacité optimale |
| Faible (<70 Ω) | Réduction | Prévention des dommages tissulaires |
Effets de la tension sur la dépolarisation des cellules cardiaques
La tension appliquée lors de la défibrillation doit être suffisante pour créer un champ électrique capable de dépolariser une masse critique de cellules cardiaques. Ce processus, appelé capture cardiaque, est essentiel pour interrompre le circuit de réentrée responsable de la fibrillation.
Une tension minimale, appelée seuil de défibrillation, est nécessaire pour avoir une chance raisonnable de succès. Ce seuil varie selon les patients et les conditions cardiaques, mais se situe généralement entre 3 et 5 volts par centimètre de tissu cardiaque.
Optimisation de la tension pour minimiser les dommages tissulaires
L’optimisation de la tension dans les défibrillateurs modernes vise à maximiser l’efficacité tout en minimisant les dommages tissulaires potentiels. Les stratégies d’optimisation incluent :
- L’utilisation d’ondes biphasiques qui réduisent
- L’utilisation d’ondes biphasiques qui réduisent le risque de dommages cellulaires
- L’ajustement dynamique de la tension en fonction de l’impédance mesurée
- La limitation du nombre de chocs consécutifs pour prévenir les lésions myocardiques
- L’utilisation de formes d’onde tronquées qui réduisent l’exposition du tissu cardiaque à des courants élevés
Ces stratégies d’optimisation permettent aux défibrillateurs modernes de délivrer des chocs plus efficaces tout en réduisant significativement le risque de complications post-défibrillation, telles que les dysfonctions myocardiques temporaires ou les arythmies induites par le choc.
Innovations technologiques dans la gestion de la tension des défibrillateurs
Le domaine de la défibrillation est en constante évolution, avec des innovations technologiques qui améliorent continuellement la précision, l’efficacité et la sécurité de ces dispositifs vitaux. Ces avancées se concentrent principalement sur une meilleure gestion de la tension, permettant des traitements plus personnalisés et moins traumatiques pour les patients.
Défibrillateurs à onde biphasique tronquée exponentielle (BTE)
L’une des innovations majeures dans la technologie des défibrillateurs est l’introduction des ondes biphasiques tronquées exponentielles (BTE). Cette forme d’onde sophistiquée permet un contrôle plus précis de la tension et du courant délivrés au patient.
Les défibrillateurs BTE ajustent dynamiquement la durée et l’amplitude de chaque phase de l’onde en fonction de l’impédance du patient. Cette adaptation en temps réel optimise l’efficacité de la défibrillation tout en minimisant l’énergie totale délivrée, réduisant ainsi le risque de dommages tissulaires.
L’onde biphasique tronquée exponentielle représente un bond en avant dans la précision de la défibrillation, comparable au passage du marteau-piqueur au scalpel laser en chirurgie.
Systèmes de feedback en temps réel pour l’ajustement de la tension
Les défibrillateurs de dernière génération intègrent des systèmes de feedback sophistiqués qui analysent en continu la réponse du patient au choc électrique. Ces systèmes utilisent des algorithmes avancés pour ajuster la tension en millisecondes, optimisant ainsi chaque phase de la défibrillation.
Parmi les paramètres analysés en temps réel, on trouve :
- L’impédance transthoracique du patient
- La réponse électrique du cœur au choc initial
- Les variations de la fréquence cardiaque post-choc
- Les indicateurs de perfusion tissulaire
Ces informations permettent au défibrillateur d’ajuster finement la tension pour les chocs subséquents si nécessaire, améliorant ainsi les chances de réussite de la réanimation tout en minimisant les effets secondaires.
Miniaturisation et efficacité énergétique des défibrillateurs implantables
Dans le domaine des défibrillateurs implantables, la tendance est à la miniaturisation et à l’amélioration de l’efficacité énergétique. Ces avancées permettent non seulement de réduire l’inconfort du patient, mais aussi d’optimiser la gestion de la tension pour une thérapie plus efficace et durable.
Les innovations récentes incluent :
- Des batteries à haute densité énergétique qui prolongent la durée de vie du dispositif
- Des circuits intégrés à faible consommation qui optimisent l’utilisation de l’énergie
- Des algorithmes de détection plus précis qui réduisent les chocs inappropriés
- Des systèmes de charge rapide qui permettent une intervention plus rapide en cas d’arythmie
Ces améliorations techniques permettent aux défibrillateurs implantables modernes d’offrir une protection constante contre les arythmies mortelles tout en minimisant l’impact sur la qualité de vie du patient.
La miniaturisation a également permis le développement de défibrillateurs sous-cutanés, qui peuvent être implantés sans nécessiter de sonde intracardiaque, réduisant ainsi les risques associés à l’implantation traditionnelle.
La miniaturisation des défibrillateurs implantables est comparable à l’évolution des ordinateurs : de la taille d’une pièce à celle d’un smartphone, avec une puissance et une efficacité exponentiellement accrues.
Ces innovations dans la gestion de la tension des défibrillateurs illustrent le dynamisme du domaine de la cardiologie interventionnelle. Elles promettent non seulement d’améliorer les taux de survie en cas d’arrêt cardiaque, mais aussi de réduire les complications et d’améliorer la qualité de vie des patients nécessitant une protection contre les arythmies mortelles.
